前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵变速器为机械厂一班式变速器，其結构如下图右图右图。I号喷助力泵变速器包括由驱程器件、飞球、变速压簧、传送那有些和支配那有些等形成。I号喷助力泵变速器的驱程器件为存在60°。锥面的驱程器盘。在驱程器盘的里侧有六大沿径向的半圆圈凹型。驱程器盘压紧在驱程器轴套上而两者之间连接成集成，第三可以通过半圆键和紧锁螺母使其和喷助力泵的气缸轴相接。

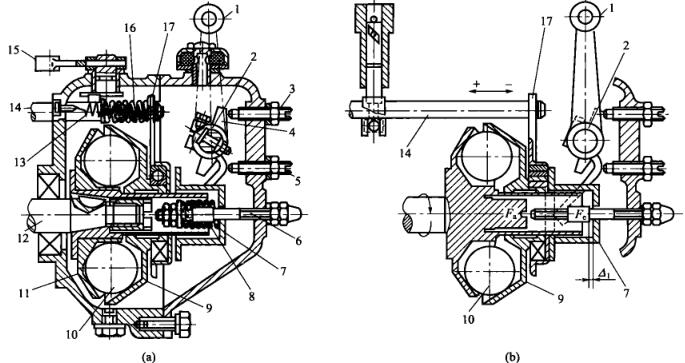

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  七个口径为25.4mm的飞球移至驱使盘的凹罐内，随驱使盘一块儿平移。飞球其他侧为与中线成45°锥面的拉力盘，拉力盘滑套在驱使轴套上。事业时飞球的离心式力能力在拉力盘上，其轴上分力Fa.将使拉力盘沿轴上划屏。套在拉力盘.上的划屏滚动轴承和传送齿轮板也跟着电信。传送齿轮板上边套在油泵支撑杆上，之所以油泵支撑杆也跟着电信，因此转换油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
