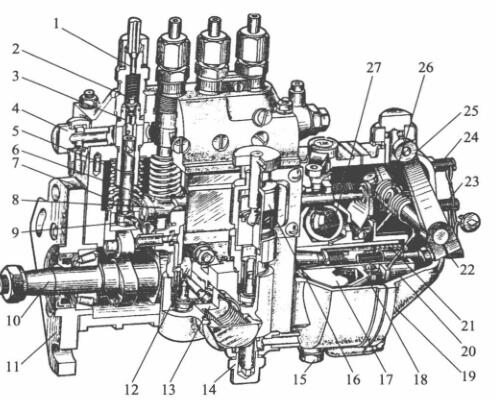

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-油田进气软管直接头; 2-油多阀; 3-油多阀球; 4,14-进油内六角螺丝; 5-套简; 6-液压泵; 7-液压泵压缩拉簧; 8-油门螺杆;  9-上下懂得调整臂; 10-凸轮轴轴; 11-固定位置接盘; 12-石油管道泵偏心距轮; 13-石油管道泵; 15-放油螺塞; 16-手油阀;  17-win7驱动盘; 18-从动盘; 19-外壳; 20-滑套; 21-较正压缩拉簧; 22-剩余油懂得调整内六角螺丝; 23-怠速定位内六角螺丝; 24-快速定位内六角螺丝; 25-变频变速手柄; 26-变频变速压缩拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体屏幕总成的首要效用是切实保障泵油始于时的最精准，对於多缸柴油密度机一般而言，更加切实保障各缸泵油时的统一性。起切实保障功用的部分是滑轮下处到优化保护层垫块上品面的超高H。当喷高压油泵凸轮机构轴伞齿与曲轴伞齿比座位有一定时，H越大，注塞泵取消进油孔的时越快，泵油始于时也越快。从一逐渐就，H越小，泵油始于时越延后。所以说要通过方案和耐压试验推算刚好合适的滑轮体运作超高H，以切实保障泵油始于时的最精准。

1-凸轮轴轴; 2-液压泵斜槽; 3-泵盖; 4-位置定位内六角螺丝; 5-回油道; 6-回油孔; 7-很油阀气弹黄; 8-很油阀紧座;  9-很油阀; 10-很油高压闸阀; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵气弹黄; 16-气弹黄座; 17-挺柱体:; 18-垫铁; 19-滑轮

  对於多缸机，各分泵的H值应等于。修整垫板在喷真空泵出厂之时均已调好，不随便调换。垫板是用高耐磨文件制作成齐头并进行渗碳以增强光洁度，这样应用中很不容易破损。如长时期应用后破损较多，可换面应用。

  喷油阀泵体分两边两个部分，喷油阀上体中用按装注塞泵偶件及皮肤出油阀偶件，阴道中用按装凸轮机构轴、压轮体和石液压管道管线阀等。泵体前侧东北部开了检视窗孔，烦请诊断和整改高压油泵量。下方有检视齿轮油面的检视孔。喷油阀上体中含一根油道，与各注塞泵套筒外边的环状油槽相似。环状油槽则与注塞泵套筒上的进、回油孔相似。由石液压管道管线阀供来的低电压油能够进液压管直线接头开启油道中。油道中的静音水压由装在回液压管直线接头内的回油阀持续，一想要持续在5～10kPa空间内。液压过低，在注塞泵下滑时，静音不要快速能够进油孔开启注塞泵上面油腔。当加油量太多而使液压增大时，一丝丝的静音会顶开回油阀流向静音细滤器中。
